離線AOI檢測儀
![]() |
軟板/FPC離線AOI廠家/FPC軟件用的離線式AOI廠家生產商/AOI離線機工廠直銷點擊次數:
發布時間:2026-05-20 10:50:44咨詢采購:全國AOI設備銷售專線:18565761588(微信同號)劉小姐 深圳易科訊科技有限公司,專業國產AOI設備廠家,銷售在線AOI檢測儀,離線AOI檢測儀器,上照式AOI,下照式及上下同時照AOI,雙軌及單軌AOI,加大尺寸AOI,非標定做AOI,測插件元器表面AOI,產品銷往全國各地長三角,珠三角,華南,華中等地區并出口東南亞國家,印度,越南,柬埔寨,菲律賓等SMT電子行業。 |
|---|
AOI銷售專線13714289164(微信同號)雷小姐,AOI供應商:深圳易科訊科技有限公司(EKT)成立于2006年,注冊資金:1000萬人民幣。是專業做研發生產AOI全自動光學視覺檢測設備的制造商。主要產品為用于SMT表面貼裝回流焊前后、貼片線或DIP插件線波峰焊后AOI自動光學檢測儀、SPI錫膏測厚儀 。包括:(在線式 3D AOI、 3D 雙面檢在線AOI、桌面式小型AOI、在線式 2D AOI、下照式在線AOI、離線式AOI、在線雙軌AOI、加大尺寸非標訂制AOI等)的廠家,工廠地址:廣東省深圳市寶安區

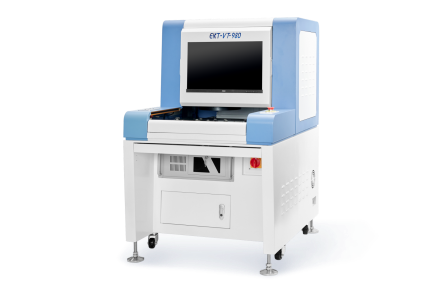

高端加強型離線 AOI
ADVANCED PLUS OFFLINE AOI
l 適用SMT/DIP爐前爐后元件檢測,錫膏檢測,各種小零件缺陷外觀檢測。
l 可容納20*20mm-450*350mm 硬板或FPC軟板PCB均可,可放軟板通用治具。
l 智能一鍵編程,極致效率。
l 強大的SPC統計分析系統精準掌握檢測過程數據。

檢測能力 | 適用制程 | SMT錫膏印刷后,SMT回流焊前/后,DIP波峰焊前/后 |
編程模式 | 手動編寫、自動搜尋,CAD數據導入自動對應元件庫、智能一鍵自動編程。 | |
檢測類型 | 錫膏印刷:有無,偏移,少錫,多錫,斷路,連錫,污染,刮痕等。 | |
零件缺陷:缺件、多件、偏移、歪斜、立碑、側立、翻件、錯件、破損、反向,XY偏移等。 | ||
焊點缺陷:錫多、錫少、虛焊、連錫、溢膠、引腳未出、錫珠檢測,銅箔污染等。 | ||
計算方法 | 模版匹配,彩色運算,向量分析,顏色提取,灰階運算,特征分析,OCV/OCR等 | |
檢測模式 | 覆蓋整個電路板的優化檢測技術,拼板和多Mark, 含Bad mark功能 | |
SPC統計功能 | 全程記錄測試數據并進行統計和分析,任何區域都可查看生產狀況和品質分析 | |
零件角度 | 支持0~359°旋轉,最小1°角距 | |
最小零件 | 01005 chip、0.3 pitch IC | |
光學配置 | 相機 | 2000萬像素全彩色高速工業數字相機 |
像素精度 | 5um/10um/15um/18um/20um/25um,特殊應用時可訂制 | |
光源 | 環形立體多通道彩色光源,視應用選擇RGB/RGBW/RGBR/RWBR,選配同軸光源。FOV光源有效覆蓋范圍:50mm*50mm | |
計算機 | 操作系統 | Windows 10 64位 |
顯示器 | 24寸 | |
GPU | Intel HD集成顯卡 | |
CPU | I7 8700 | |
內存 | 16GB | |
存儲 | 1TB | |
軟件系統 | 界面語言 | 中,英文可選界面 |
操作權限 | 管理員,程序員,操作員三級登錄權限控制 | |
機械系統 | 運送和檢測方式 | 人工取放板,Y伺服電機移動PCB, X伺服電機驅動相機取圖 |
夾板方式 | 自動夾具 | |
PCB尺寸 | 20*20mm(Min)~450*350mm(Max), 特殊應用時可訂制 | |
PCB厚度 | 0.3~5.0mm | |
PCB重量 | Max:3KG | |
PCB板邊 | 3mm,特殊應用時可訂制 | |
PCB彎曲度 | <5mm 或 PCB對角線長度的3% | |
PCB零件高度 | Top:35mm,Bottom:75mm。可調節,特殊應用時可訂制 | |
XY 驅動系統 | AC伺服電機,精密研磨滾珠絲桿 | |
XY 移動速度 | Max:830mm/s | |
XY 定位精度 | ≦8um | |
整機參數 | 設備外形尺寸 | L1140 * W900 * H1450 mm (高度不含信號燈) |
電源 | AC220V,50/60Hz,1.2KW | |
PCB離地高度 | 820±20mm | |
設備重量 | 400KG | |
設備安規 | 符合CE安全標準 | |
環境溫濕度 | 10~35℃,35~80% RH(無結露) | |
選配 | 維修站系統,離線編程系統,SPC服務器系統,條碼識別系統,MES接口 | |
