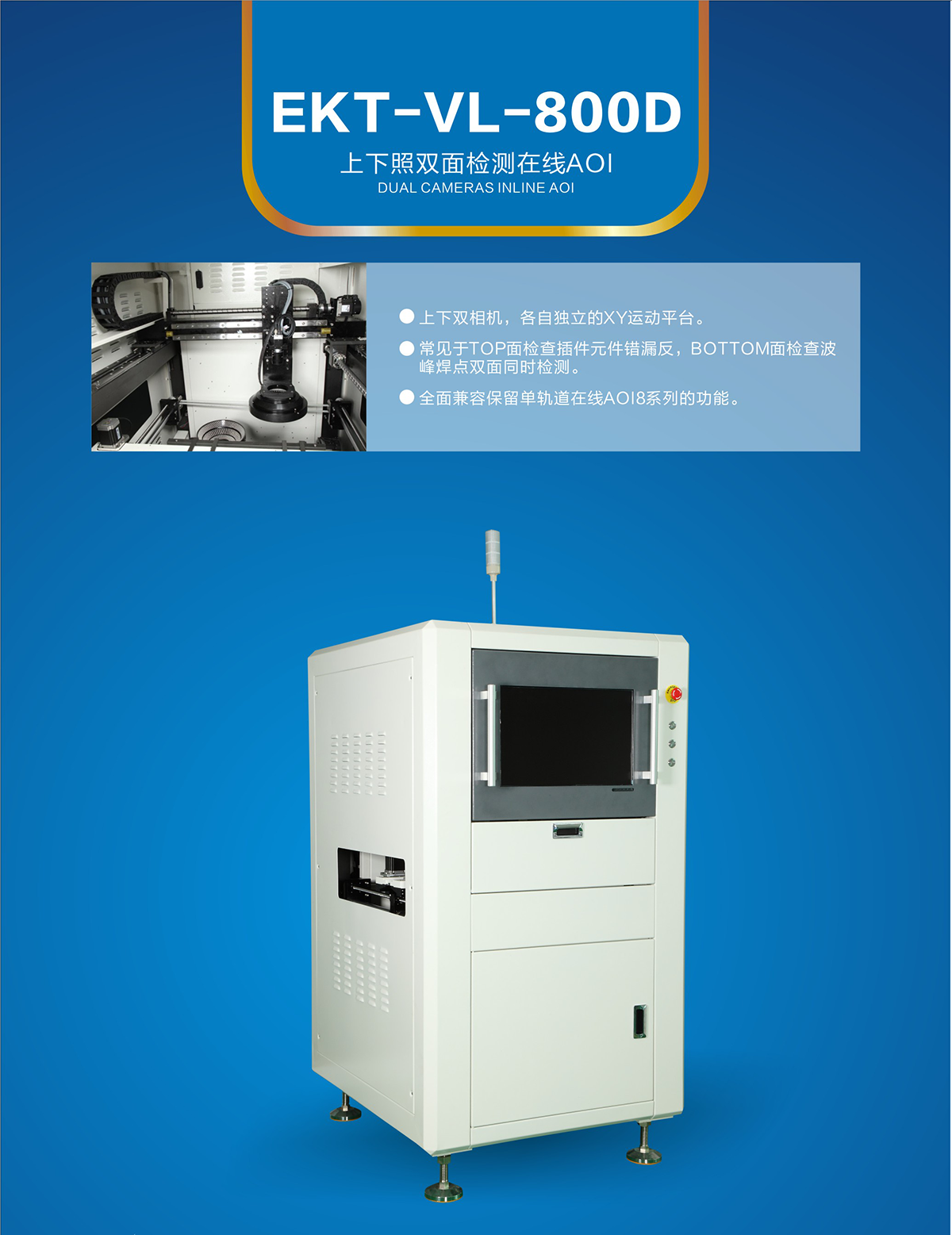

AOI檢測設備又名AOI光學主動檢測設備現已成為電子制作業保證產品質量的重要檢測工具和進程質量操控工具,因而,如何從眾多的AOI品牌中挑選和使用適合自已要求的AOI光學主動檢測設備,已成為廣闊電子制作工作者十分關心的問題，那么AOI主要有什么用途以及用在那些地方呢?首先我們來了解下
AOI設備的原理。
AOI檢測設備原理：當主動檢測時，AOI檢測設備機器經過高清CCD攝像頭主動掃描PCBA產品，采集圖畫，測試的檢測點與數據庫中的合格的參數進行比較，經過圖畫處理，查看出方針產品上的缺點，并經過顯現器或主動標志把缺點顯現/標示出來， 供修理人員修整和SMT工程人員改進工藝。
AOI檢測設備的大致流程是相同的，多是經過圖形辨認法。行將AOI系統中存儲的規范數字化圖畫與實踐檢測到的圖畫進行比較，從而獲得檢測成果。
例如，檢測某個焊點時，按照一個無缺的焊點建立起規范數字化圖畫，與實測圖畫進行比較，檢測成果是經過仍是不經過，取決于規范圖畫、分辨力和所用檢測程序。圖形辨認中會用到各種算法，如求黑占白的份額、五顏六色、組成、求平均、求和、求差、求平面、求邊角等。
AOI的光線照耀有白光和五顏六色光兩類設備，白光是用256層次的灰度，五顏六色是用紅光，綠光，藍光，光線照耀至焊錫/元器件的外表，之后光線反射到鏡頭中，發作二維圖畫的三維顯現，來反映焊點/元器件的高度和色差。人看到和認識物體是經過光線反射回來的量進行判別，反射量多為亮，反射量少為暗。AOI與人判別的原理相同。
AOI從鏡頭數量來說有單鏡頭和多鏡頭，這僅僅技能計劃實現的一種挑選，很難說那種方式就一定好，由于單鏡頭經過多個光源的不同視點照耀也能得到很好的檢測圖畫。特別是針對無鉛焊接的外表比較粗糙，會發作形狀不同的焊點，簡單形成氣泡，并且簡單呈現零件一端翹立的特色，新的AOI設備也都進行了適應性的硬件和算法的更新。
AOI檢測設備可放置的方位：
雖然AOI可用于出產線上的多個方位，各個方位可檢測特殊缺點，但AOI查看設備應放到一個能夠盡早辨認和改正最多缺點的方位。
有三個查看方位是首要的：
（1）錫膏印刷之后。假如錫膏印刷進程滿意要求，那么ICT發現的缺點數量可大起伏的減少。典型的印刷缺點包括以下幾點：
A.焊盤上焊錫缺乏。
B.焊盤上焊錫過多。
C.焊錫對焊盤的重合不良。
D.焊盤之間的焊錫橋。
在ICT上，相對這些狀況的缺點概率直接與狀況的嚴峻性成份額。細微的少錫很少導致缺點，而嚴峻的狀況，如根本無錫，幾乎總是在ICT形成缺點。焊錫缺乏可能是元件丟掉或焊點開路的一個原因。盡管如此，決議哪里放置AOI需求認識到元件丟掉可能是其它原因下發作的，這些原因必須放在查看計劃內。這個方位的查看最直接地支撐進程盯梢和特征化。這個階段的定量進程操控?cái)?shù)據包括，印刷偏移和焊錫量信息，而有關印刷焊錫的定性信息也會發作。
?。?）回流焊前。查看是在元件貼放在板上錫膏內之后和PCB送入回流爐之前完結的。這是一個典型地放置查看機器的方位，由于這里可發現來自錫膏印刷以及機器貼放的大多數缺點。在這個方位發作的定量的進程操控信息，供給高速片機和密距離元件貼裝設備校準的信息。這個信息可用來修正元件貼放或表明貼片機需求校準。這個方位的查看滿意進程盯梢的方針。
?。?）回流焊后。在SMT工藝進程的最后進程進行查看，這是現在AOI最流行的挑選，由于這個方位可發現全部的安裝過錯?；亓骱负蟛榭垂┙o高度的安全性，由于它辨認由錫膏印刷、元件貼裝和回流進程引起的過錯。
AOI主要應用于SMT貼片加工表面不良檢測。
